Chapter 9-1. Uniprocessor Scheduling

9장에서의 CPU 는 1개만 존재한다.

Replacement 의 성능 → Page Fault 수가 증가하면 성능이 낮아진다.

Aim of Scheduling

1. Response time
2. Throughput
3. Processor efficiency
4. Fairness

위의 네가지가 스케쥴링의 목표이지만, 애매하고, 동시 만족이 불가능하다.

1. Response time

Input ↔ Output 사이의 걸리는 시간

응답 시간이 짧으면 짧을 수록 좋다.

2. Throughput

User 의 관점이 아니라 시스템의 관점에서 단위 시간 동안 몇 개의 request 를 완료했는지를 말한다.

⇒ 크면 클수록 성능이 높아진다.

3. Processor efficiency

CPU 가 의미 있는 일에 사용된 시간

CPU 는 OS 실행이 아니라 User Program 이 정확하고 신속하게 사용하려고 만들어진 애이다.

4. Fairness

얼마나 공정한가?

→ 수로 표현할 수 없다. 단위도 없다.
1, 2, 3은 단위도 붙일 수 있고 수적으로 나타낼 수도 있다.

메모리는 기준이 명확하지만, 스케쥴링은 기준이 명확하진 않다.

---

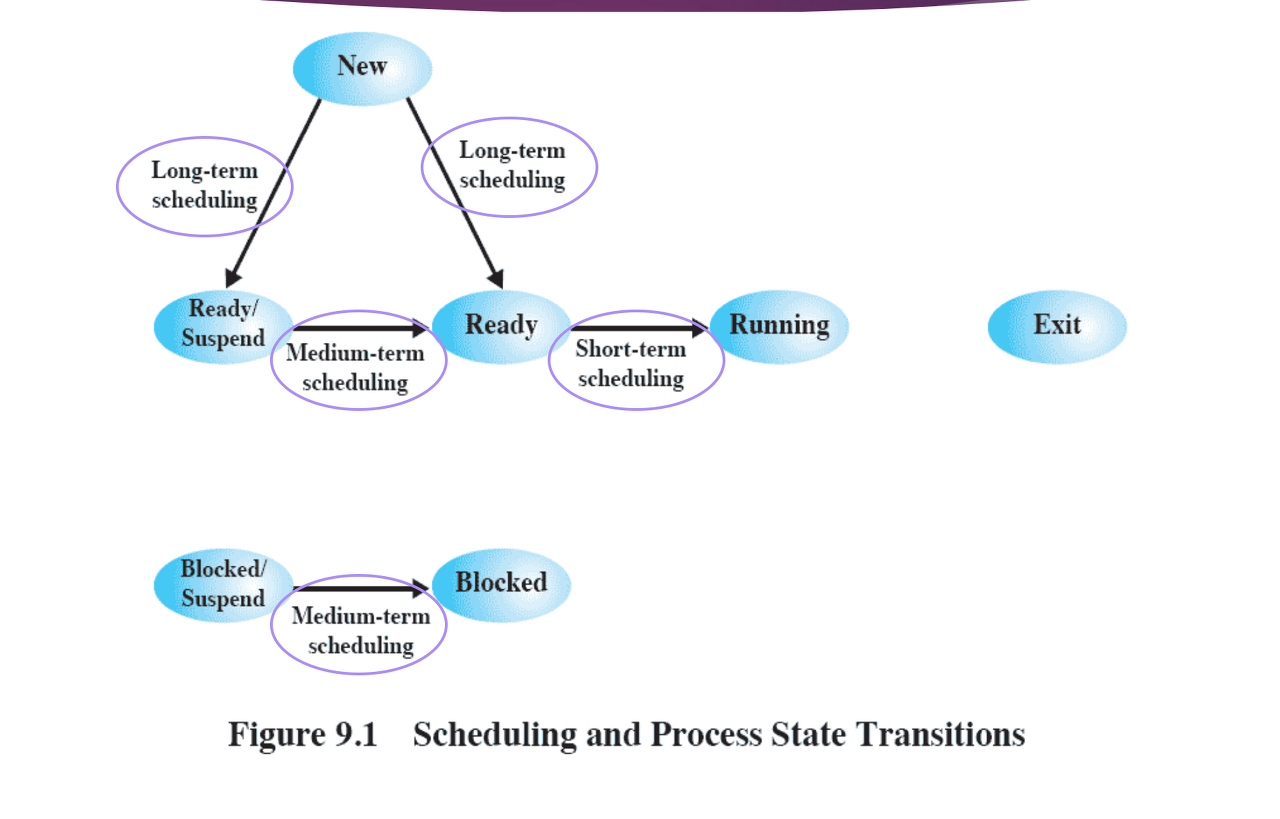

Types of Scheduling

3가지 Scheduling

Long-term Scheduling

어떤 프로세스가 만들어 졌을 때 Ready Queue 로 가냐, Ready/Suspend Queue 로 가냐를 결정하는 스케쥴링

↳ 시스템 바깥쪽에서 시스템 안쪽으로 들어올 수 있느냐 없느냐를 결정한다.

어떤 프로세스가 만들어 졌을 때, 스케쥴링이 만들어진다고 바로 메모리에 들어오지 못할 수도 있다.
Ready Queue 에 너무 많은 프로세스들이 있고 메모리에 너무 많은 프로세스들이 있으면 시작부터 Suspend 가 될 수도 있다.

• New → Ready
• New → Ready/Suspend

대부분의 프로세스들은 생성되면, Ready Queue 로 가지만 Batch Job 이라고 프로그램 실행
→ 입력과 출력 모두 파일에서 작업한다.
이 경우 User 가 실행을 시켜놓고 나중에 와서 결과만 확인한다. 이러한 프로세스 같은 경우 시스템 상황에 따라 Ready 상태로 보내기도 하고 Ready/Suspend 로 보내기도 한다.

performed when new process is created

Medium-term Scheduling

swapping 할 때, 언제 얼만큼 누구랑 바꿀지를 결정하는 스케쥴링이다.

swapping 과 관련이 있다.
시스템 안에 메모리가 한정적이기 때문에 어느 순간 Ready Queue 가 비고, Ready Queue 에 있었던 프로세스들이 전부 Blocked 상태가 되면 Blocked 상태의 메모리에 있는 프로세스와 하드디스크의 Swapping Area 에 있는 Ready/Suspend 상태의 프로세스들을 서로 자리를 바꾼다.

Short-term Scheduling

CPU 에서 실행할 프로세스를 선택하는 스케쥴링

Ready 상태에 있는 프로세스가 CPU 를 잡을 때, Ready Queue 에는 굉장히 많은 프로세스들이 존재한다.
CPU 안에 굉장히 많은 프로세스 존재 → CPU 가 하나인 시스템이므로 프로세스를 한번에 하나만 실행 → 누구를 선택할지? 하나를 고름

Ready → Running

which ready process to execute next

Block 상태 메모리

---

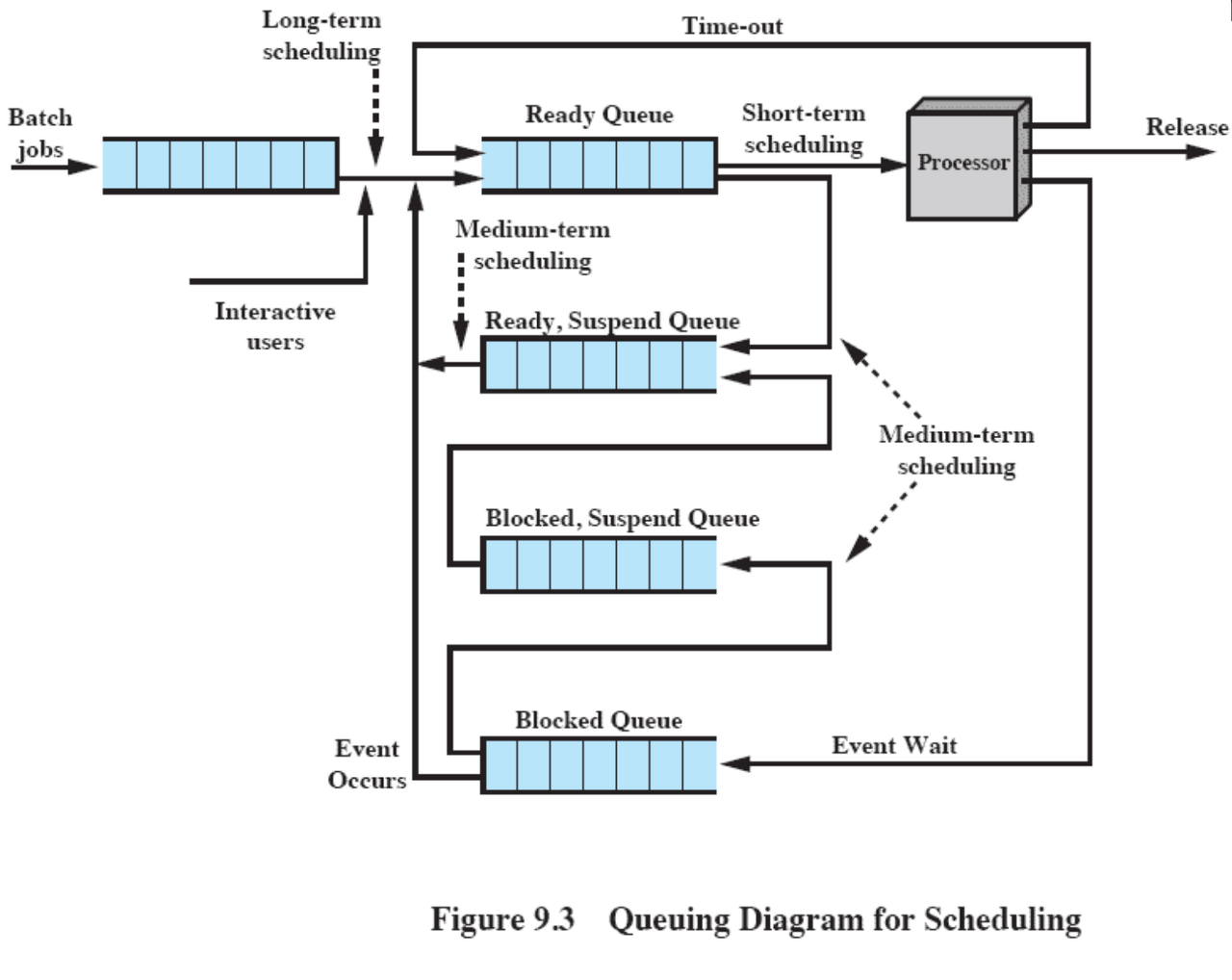

Types of Scheduling(2)

화살표 방향이 잘못되었다. 맨 밑 Blocked → Blocked/Suspend 방향으로 내려보내야 한다.

혹은 Ready/Suspend 상태 (Swapping Area) → Ready (Memory)

---

Types of Scheduling(3)

---

Short-Term Scheduling Criteria

Short-Term Scheduling 은 시스템 성능에 가장 큰 영향이 있다.

어떻게 해야 Scheduling 을 잘하는 건지 기준이 필요하다.

User-Oriented

• User System 의 관점에서 중요
• System 의 관점에서 상관 X

Response Time ↓

User 입장에서 Response Time은 짧은 게 좋다.

Elapsed time between the submission of a request until there is output.

Turnaround Time ↓

프로그램이 실행하고 끝날때까지 걸리는 시간

User 입장에서 Turnaround Time 은 짧은 게 좋다.

Elapsed time between the submission of a process and its completion

System-Oriented

• System 의 관점에서 중요
• 그나마 수치적으로 얘기가 가능하다.

utilization

System 입장에서는 Processor 를 얼마나 내가 효율적으로 사용하고 있는지가 중요하다.

Effective and efficient utilization of the processor

Throughput

단위 시간 동안 얼만큼 많은 작업을 끝낼 수 있는가?

Number of processes completed per unit of time

양적 성능 O , 질적 성능 → 예측 가능성, fairness(공정성)

예측 가능성

어떤 프로세스가 실행을 시작했을 때 언제쯤 끝날 지 예측을 할 수 있어야 한다.

우선 순위를 중요하게 생각하는 시스템에서는 예측 가능성이 떨어져서 최악의 경우에는 Starvation 이 발생하여 영영 실행되지 않을 수 있다.

fairness(공정성)

기회가 얼만큼 공정하게 주어지는가?

Performance-related

• Quantitative
• Measurable such as response time and throughput

Not performance related

• Qualitative
• Predictability and fairness

---

Priorities

우선순위를 결정해야한다.

시스템 스케쥴러는 어떤걸 기준으로 우선순위를 정할지 정해야한다.
→ fairness? 성능?

프로세스들을 우선순위가 높은 순서대로 줄을 쭉 세운다.

우선 순위가 동일할 경우 큐에 같이 넣는다.

Ready Queue 가 한 개있는 것 X → 여러개의 Multiple Ready Queue 로 나뉘어져 존재한다.

우선순위 Ready Queue 의 개수

• Windows → 32 개 (32개의 우선순위로 프로세스를 구분한다.)
• 다른 시스템 → 128 개 (128개의 우선순위로 프로세스를 구분한다.)

⇒ 우선순위에 따른 프로세스의 실행 순서가 시스템 성능에 어마어마하게 영향을 끼친다.

ex) 우선순위 Queue 가 300개일 때,
300번째 Queue 에 들어있는 프로세스가 CPU 를 잡으려면,
위의 299개의 Queue 가 다 비워져야 300번째 프로세스를 실행할 수 있다.
⇒ 시스템 마다 fairness 를 같이 고려

우선순위가 낮을 수록 Starvation 이 발생할 수 있다.

Starvation 발생 하지 않게 하기 위해 → 우선순위 고려 및 정의해야 한다.

• Scheduler will always choose a process of higher priority over one of lower priority
• Have multiple ready queues to represent each level of priority
• Lower-priority may suffer starvation
  allow a process to change its priority based on its age or execution history

---

Scheduing Algorithms

1. First-Come-First-Served
2. Round-Robin
3. Shortest Process Next
4. Shortest Remaining Time
5. Highest Response Ratio Next

First-Come-First-Served 과 Round-Robin 은 Fariness 가 높고 성능이 떨어진다.

Shortest Process Next 과 Shortest Remaining Time 은 성능은 높지만 Fairness 를 전혀 고려하지 않는다. ⇒ Starvation 발생 가능성이 있다.

Highest Response Ratio Next 은 성능과 Fairness 를 모두 고려한다.

---

An Example

• 0시 → 2시 → 4시 → 6시 → 8시 순으로 프로세스 도착
• Service Time = 실행시간

---

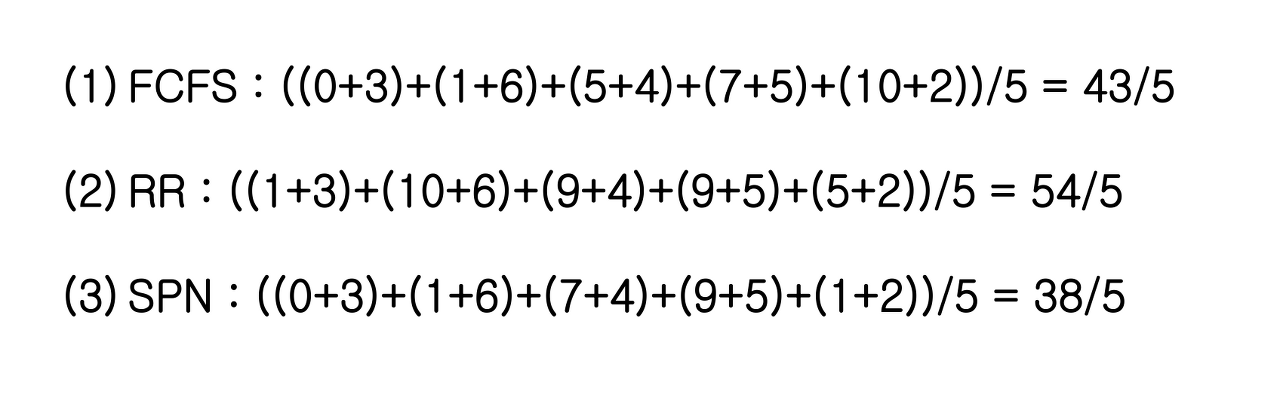

Response Time

Response Time = Waiting Time + Executing Time 의 평균

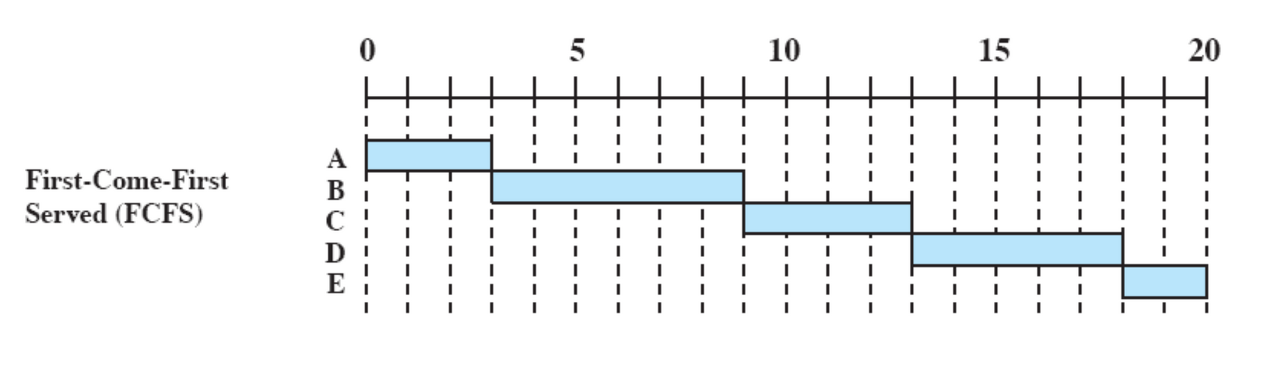

First-Come-First-Served (FCFS)

시스템 큐에 프로세스들이 도착한 순서대로 실행을 시킨다.

우선순위

우선순위 : 큐에 도착한 순서
↳ 프로세스가 Queue 에 먼저 도착할 수록 우선순위가 높아진다.

Non-Preemtion

한 번 실행을 시작하면 끝까지(service time 까지) 실행을 시킨다. 중간에 프로세스를 중단시키지 않는다. (중간에 CPU 를 빼앗지 않는다.)

A → B → C → D → E 순차적로 실행

• The oldest process in “ready queue” is selected
• Non-Preemption
• A short process may have to wait a very long time before it can execute

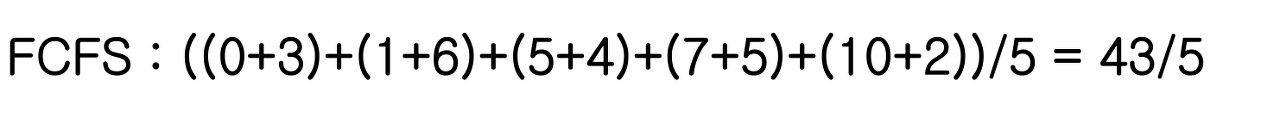

FCFS Response Time

Response Time = Waiting Time + Executing Time 의 평균

• B: 1시간 기다림
• C: 4시 도착, 5시간 기다림
• D: 6시 도착, 7시간 기다림
• E: 8시 도착, 10시간 기다림

B: 2시에 도착했지만 3시에 시작하므로 1시간 기다림

FCFS는 성능이 좋지 않다,,

몇시간을 기다린 수는 중요하지 않고, 실행시간 짧은게 뒤로 밀려서 오래 기다리는 상황이 발생할 수 있다. 이때 기다리는 시간이 길다는 생각을 하게 된다.
일찍 끝날줄 알았는데 오래걸리네..?

---

Round-Robin

Time-out 사용하는 방식이다. 프로세스가 일단 실행을 시작하면 타이머를 세팅하고 타임 아웃이 되면 프로세스를 Ready Queue 로 돌려보내고 다음 프로세스를 실행시킨다.

Queue 에 들어 있는 프로세스 입장에서 봤을 때, A → B → C → D → E → A → B → C → D → E 순으로 실행되어서 이름이 Round-Robin 방식이다.

Preemtion

Clock 에 기반한 Preemption 방식을 사용한다. 실행을 하다가 TIMEOUT 되며 CPU 를 뺏긴다.

우선순위

큐에 들어온 순서대로 차근차근 실행된다.

q = Time quanterm 한번 CPU 를 잡으면 얼만큼 작업을 할지를 나타낸다.

Time quanterm 에 따라 Response Time 이 바뀐다. ⇒ 성능이 달라진다.

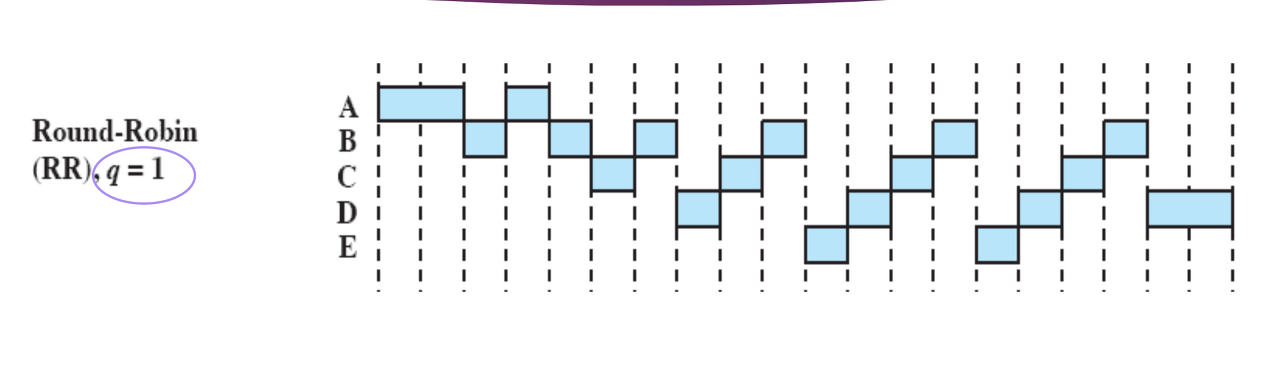

• q = 1 → 프로세스마다 1시간씩 작업한다.
  q 를 2나 3, 4로 잡으면 실행되는 순서와 Response Time 이 바뀐다.
• q = 2 → Response Time 이 줄어든다. ⇒ 성능이 달라질 수 있다. ⇒ 적절한 TIMEOUT 시간을 잡아야 한다.

Time Slicing

Time Slicing 기법이라고도 불린다.

• Clock interrupt is generated at periodic intervals
• When an interrupt occurs, the currently running
  process is placed in the ready queue
• Known as time slicing

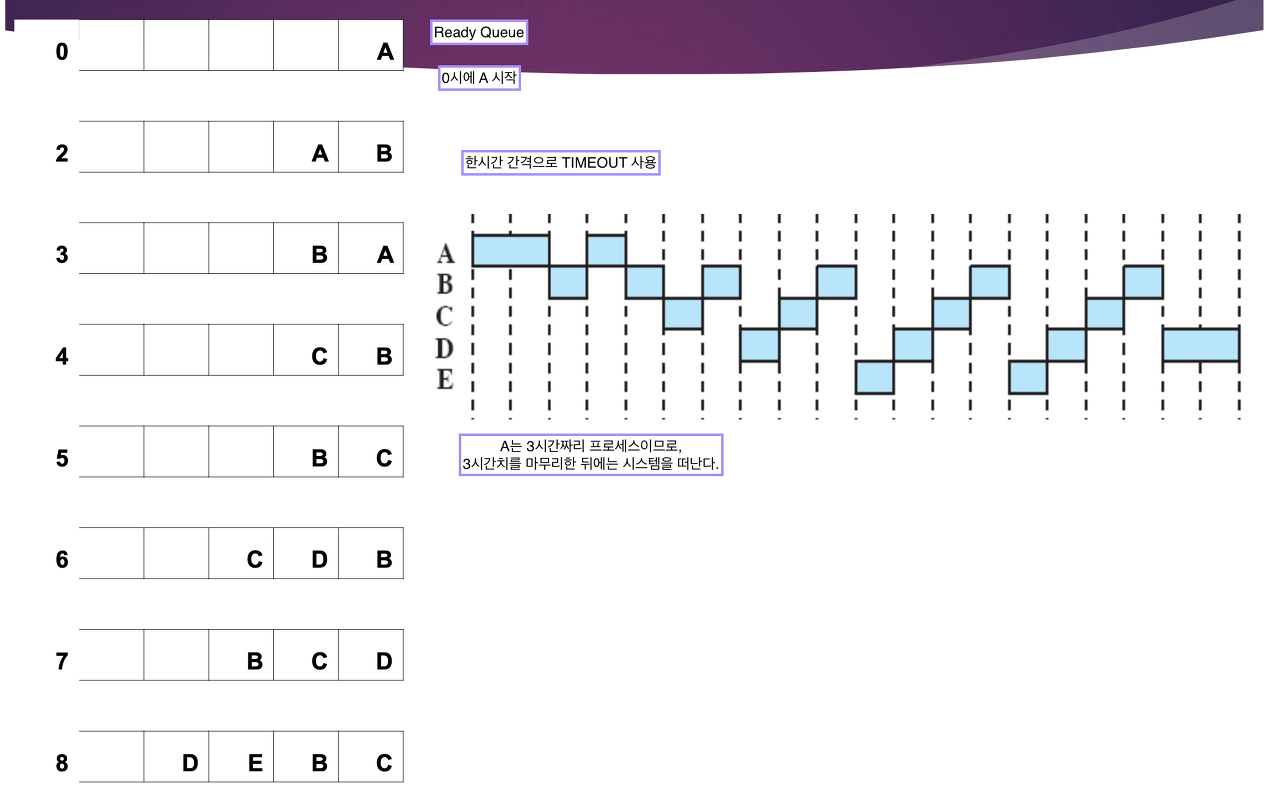

1. Queue 를 같이 그려야 한다.
2. 1시에 TIMEOUT 이 되어도 큐에 A 밖에 없기 때문에 중단되지 않는다.
3. 여러개의 프로세스가 동시에 Queue 에 들어오는 일은 없다.
   ↳ 인터럽트마다 우선순위가 존재한다. OS 가 순서대로 처리할 것이다.
   여기서는 외부에서 들어오는 프로세스가 Queue 의 앞쪽에 서 있다.

작업 순서: A → B → C → D → E 순서 X 언제 CPU 를 잡고 언제 Queue 에 들어가는지 등의 순서를 따져봐야 한다.

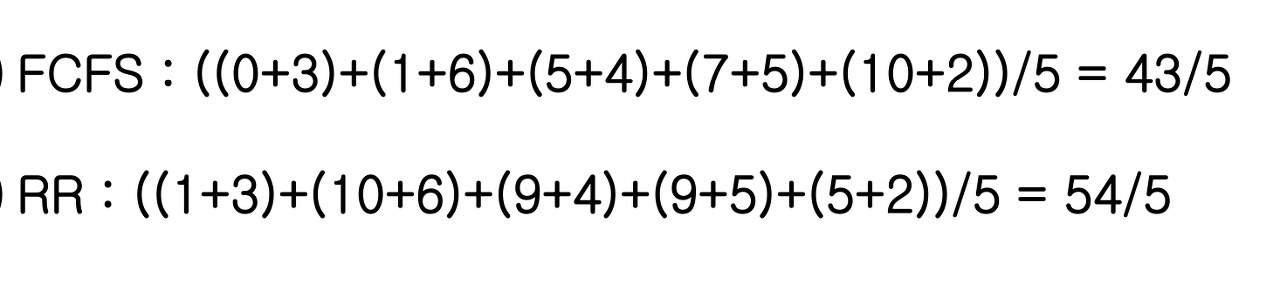

Round-Robin 의 Response Time

Waiting Time 은 중간중간 비어 있는 공간을 다 따져봐야 한다.

• A: 1시간 기다림
• B: 10시간 기다림

→ FCFS 보다 RR 의 Response Time 이 더 길어졌다.

시스템 입장에서 똑같은 시간만큼 일하면 좋은 것 같지만, User 입장에서는 CPU 가 얼만큼 일하는지는 중요하지 않다. → 입장에 따라 성능이 달라진다.

CPU 입장에서는 한번도 쉬지 않고 일함. CPU 가 얼만큼 일하는지 중요 X, 각각의 프로세스가 실행을 시작해서 언제 끝났는지(Response Time)가 중요하다.
↳ Response Time 은 작업 순서에 따라 달라진다.

FCFS 와 RR

공통점

우선순위
↳ FCFS 와 RR 모두 먼저 도착한 애가 우선순위를 갖는다.

차이점

Preemption Vs. Non-Preemption

---

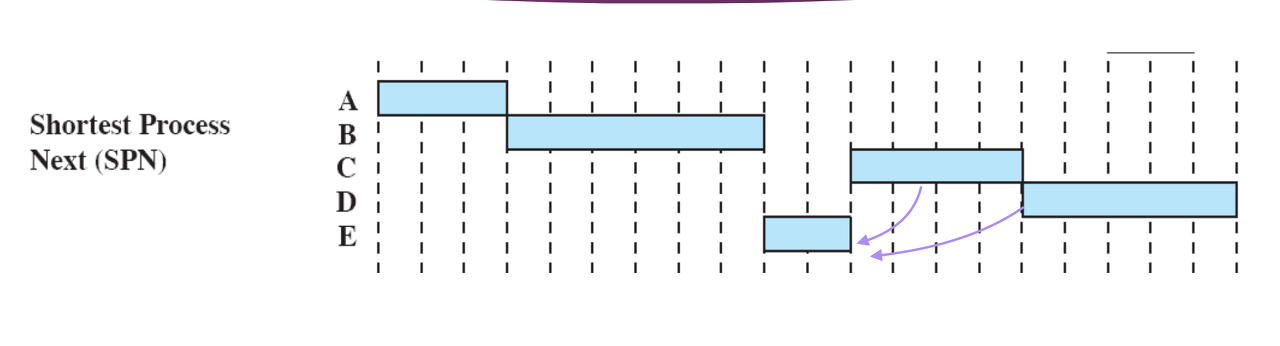

Shortest Process Next (SPN)

우선순위

실행시간이 짧은 프로세스가 우선순위가 높아 먼저 실행한다.

Non-Preemption

⇒ 실행시간이 긴 프로세스가 큐에 이 프로세스밖에 없으면 먼저 실행한다. 하지만, 멈추지 않는다.

Queue: (A) A → Queue:(B) B → Queue: (CDE) E → C → D

E 때문에 C 와 D 는 우선순위에서 밀려 Waiting Time 이 각각 2시간 해서 총 4시간이 증가하게 되지만, E가 실행시간이 짧고 E의 Waiting Time 이 9시간이 줄어들어서 전체적인 Waiting Time 은 줄어들게 된다.

Process with shortest expected processing time is selected next

문제점 2개 존재

1. 실행시간 긴데 뒤로 밀려 실행시간이 짧은게 계속 오면 Starvation 이 발생할 수 있다. ⇒ Fairness X , 예측 가능성이 떨어진다.
   앞에 두 알고리즘은 굉장히 fair 하고 예측 가능성도 높았다.
2. 두 번째 문제: 앞으로의 프로세스의 실행시간을 알 수 있는 방법이 없다.
   ⇒ 실행 안해보고 실행시간을 예측하기 힘들다.

• Predictability of longer processes is reduced
• If estimated time for process not correct, the
  operating system may abort it
• Possibility of starvation for longer processes

Shortest Process Next 의 Response Time

다른 사람의 실행시간이 내 waiting time 이 된다.

SPN 은 Response time 이 매우 줄어든다.

순서를 바꾼게 왜 Response time 을 줄어들게 할까?
→ Waiting Time + 실행시간 에서 실행시간 은 고정 되어 있기 때문에, Waiting Time 을 줄여야 Response time 이 줄어든다.

---

SNP의 실행시간을 정확히 예측하는 두가지 방법

1. CALCULATING PROGRAM ‘BURST’

대부분의 프로세스들은 실행을 하는데 실행을 시작해서 Ready Queue 에 있다가 CPU 를 잡아서 실행하고 끝인 프로그램은 별로 없고, 대부분의 프로그램들은 입출력이 있기 때문에 Ready Queue 에 있다가 CPU 를 잡아서 실행하고 그다음에 I/O 작업 때문에 Block 이 된다. 다시 Ready Queue 에 있다가 실행하고 또 I/O 작업 때문에 Block 이 된다.

프로세스의 실행 순서: 실행 → block → 실행 → block → ...

Burst Time

실행 시간

프로세스는 반복해서 Ready Queue 에 들어온다.

프로세스가 Ready Queue에 들어왔을 때 다음 실행시간은 어떻게 될지 모르지만, 옛날 Burst time 은 알기 때문에 이를 이용해 다음 걸 예측할 수 있다. → 산술 평균 이용

1. Ti = processor execution time for the i-th instance of this process
   i 번째 Time 의 작업 시간
2. Sn+1 = predicted value for the i-th instance
   예측값
3. S1 = predicted value for first instance; not calculated
   첫 번째 기본 값 필요 (초기값)
4. n = Ready Queue 의 개수

⇒ 전체 Ti 를 더해서 n 으로 나눈것이 다음의 예측 값이다.

( 1 + 2 + 3 ) / 3 = 2 ⇒ 네번째 실행시간은 2일 것

2. Exponential Averaging

가중 평균

A common technique for predicting a future value on the basis of a time series of past values is exponential averaging

1. Tn = Ti 는 i 번째 실제로 작업한 시간
2. a = 0~1 사이의 수, 0.5면 Ti 와 Sn 값의 평균이고 아니면 가중치가 붙는 것
3. Sn = 매번 예측한 값으로 n+1 번째 실행전 예측한 값

문제에 표가 주어지면 S 값을 구할 줄 알아야 한다.
